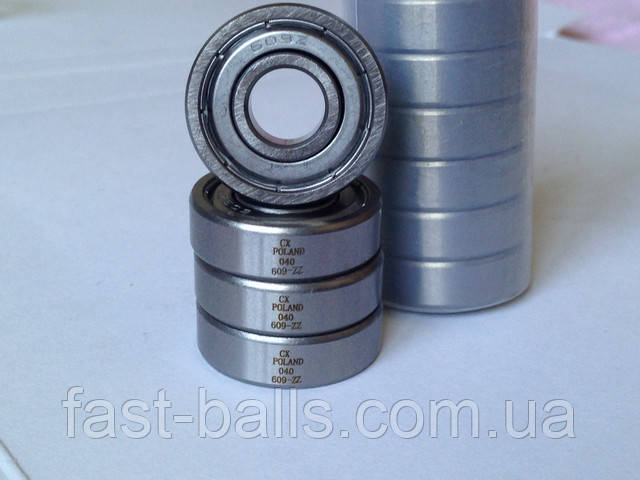

Маркування, позначення і номери підшипників

Маркування, позначення і номери підшипників

У самому загальному випадку, номер, позначення та маркування підшипника – це приблизно одне і те ж, а саме поєднання цифр (часто ще і букв), що ідентифікує конкретний виріб.

Позначення підшипників

Складається з базового позначення і, можливо, одного або декількох додаткових:

Базове позначення підшипника складається з поєднання цифр (іноді і букв), в яких закодовані його основні параметри:

  • тип
  • розмір

Додаткове позначення підшипника, також з букв і цифр, що може вказувати на:

  • виконання
  • особливості конструкції
  • особливі матеріали
  • окремі деталі виробу

Підшипники з діаметром отвору d < 10 мм

Цифра, відокремлена знаком дробу, або ж остання цифра представляє безпосередньо номінальний розмір отвору в мм, наприклад, 619/2, 624.

Підшипники з діаметром отвору d = 10-17 мм:

двозначна цифра 00 означає отвір d = 10 мм, наприклад, 6200

01 d = 12 мм, наприклад, 51101

02 d = 15 мм, наприклад, 3202

03 d = 17 мм, наприклад, 6303

Виняток у системі позначень представляють однорядні кулькові підшипники нерозбірного типу Е і В, де подвійна цифра вказує безпосередньо діаметр отвору в мм, наприклад, E17.

Підшипники з діаметром отвору d = 20-480 мм

Діаметр отвору - це збільшена в п'ять разів остання двозначна цифра, наприклад, підшипник 1320 має діаметр отвору d = 20 x 5 = 100 мм.

Виняток становлять підшипники з отвором d = 22, 28 і 32 мм, у яких двозначна цифра, відокремлена знаком дробу, вказує безпосередньо діаметр отвору в мм, наприклад, 320/32AX, а також розбірні однорядні кулькові підшипники типу Е і роликові однорядні підшипники типу NG, у яких двозначна або тризначна цифра вказує безпосередньо діаметр в мм, наприклад: E20, NG160 C4S0.

Сенс додаткових позначень

У наступному розділі у відповідності з повним позначенням наводиться перелік та зміст використовуваних додаткових позначень (цифра в дужках, що приводиться для окремих груп, відповідає цифрі позиції на схемі).

Додаткові знаки перед основним позначенням (префікси)

Інший матеріал для підшипників кочення (1), крім звичайної сталі

З – керамічні кульки, наприклад, C B7006CTA

Х – нержавіюча сталь, наприклад, X 623

Т – цементируемая сталь, наприклад, T 32240

Некомплектність підшипника (2)

L – окреме знімне кільце розбірного підшипника, наприклад, L NU206, у разі наполегливих кульковим підшипників без тугого кільця, наприклад, L 51215

R – розбірної підшипник без знімного кільця, наприклад, R NU206 або R N310

E – окреме туге кільце упорного кулькового підшипника, наприклад, E 51314

W – окреме вільне кільце упорного кулькового підшипника, наприклад, W 51414

K – сепаратор з тілами кочення, наприклад, K NU320

Додаткові знаки після основного позначення (суфікси)

Особливість внутрішньої конструкції (7)

A – однорядні кулькові підшипники радіально-упорні з кутом контакту α = 25°, наприклад, B7205ATB P5

- однорядні конічні роликові підшипники підвищеної вантажопідйомності із збільшеною граничною частотою обертання, наприклад,

– упорні кулькові підшипники з збільшеною граничною частотою обертання, наприклад, 51105A

AA – однорядні кулькові радіально-упорні підшипники з кутом контакту α = 26°, наприклад, B7210AATB P5

B – однорядні кулькові радіально-упорні підшипники з кутом контакту α = 40°, наприклад, 7304B

– однорядні конічні роликові підшипники з кутом контакту α > 17°, наприклад, 32315B

BE – однорядні кулькові радіально-упорні підшипники з кутом контакту α = 40° в новому конструктивному виконанні, наприклад, 7310BETNG

C – однорядні кулькові радіально-упорні підшипники з кутом контакту α = 15°, наприклад, 7220CTB P4

– дворядні сферичні роликові підшипники в новому конструктивному виконанні, наприклад, 22216C

CA – однорядні кулькові радіально-упорні підшипники з кутом контакту α = 12°, наприклад, B7202CATB P5

CB – однорядні кулькові радіально-упорні підшипники з кутом контакту α = 10°, наприклад, B7206CBTB P4

D – однорядні кулькові підшипники типу 160 з підвищеною вантажопідйомністю, наприклад, 16004D

E – однорядні циліндричні роликові підшипники підвищеної вантажопідйомності, наприклад, NU209E

– дворядні сферичні роликові підшипники підвищеної вантажопідйомності, наприклад, 22215E

– наполегливі сферичні роликові підшипники підвищеної вантажопідйомності, наприклад, 29416E



Особливість основних розмірів (8)

X – зміна основних розмірів у відповідності з новими міжнародними стандартами, наприклад, 32028AX



Захисні шайби (9)

RS – ущільнення з одного боку, наприклад, 6304RS

2RS – ущільнення з обох сторін, наприклад, 6204 2RS

RSN – ущільнення з одного боку і канавка для стопорного кільця на зовнішньому кільці з боку, протилежного ущільнення, наприклад, 6306RSN

RSNB – ущільнення з одного боку і канавка для стопорного кільця на зовнішньому кільці з тієї ж сторони, що і ущільнення, наприклад, 6210RSNB

2RSN – ущільнення з обох сторін і канавка для стопорного кільця на зовнішньому кільці, наприклад, 6310 2RSN

RSR – ущільнення з одного боку, що прилягає до гладенької борту внутрішнього кільця, наприклад, 624RSR

2RSR – ущільнення з обох сторін, прилеглі до гладкому борту внутрішнього кільця, наприклад , 608 2RSR

Z – захисна шайба з одного боку, наприклад, 6206Z

2Z – захисна шайба з обох сторін, наприклад, 6304 2Z

ZN – захисна шайба з одного боку і канавка для стопорного кільця на зовнішньому кільці з боку, протилежного захисної шайбі, наприклад, 6208ZN

ZNB – захисна шайба з одного боку і канавка для стопорного кільця на зовнішньому кільці з тієї ж сторони, що і захисна шайба, наприклад, 6306ZNB

2ZN – захисні шайби з обох сторін і канавка для стопорного кільця на зовнішньому кільці, наприклад, 6208 2ZN

ZR – захисна шайба з одного боку, що прилягає до гладенької борту внутрішнього кільця, наприклад, 608ZR

2ZR – захисна шайба з обох сторін, прилегла до гладким бортах внутрішніх кілець, наприклад, 608 2ZR

Модифікація конструкції підшипникових кілець (10)

K – конічний отвір, конусність 1:12, наприклад, 1207K

К30 – конічний отвір, конусність 1:30, наприклад, 24064K30M

N – канавка для стопорного кільця на зовнішньому кільці, наприклад, 6308N

NR – канавка для стопорного кільця на зовнішньому кільці і вставлене стопорне кільце, наприклад 6310NR

NX – канавка для стопорного кільця на зовнішньому кільці, розміри якої не відповідають STN 02 4605, наприклад, 6210NX

D – роз'ємне внутрішнє кільце, наприклад, 3309D

W33 – канавка і мастильні отвори на зовнішньому діаметрі зовнішнього кільця, наприклад, 23148W33M

O – мастильні канавки на радіусі зовнішнього кільця підшипника, наприклад, NU1014O

Сепаратор (11)

Матеріал сепаратора у підшипників базового виконання, як правило, не вказується

J – штампований сепаратор із сталевого листа, центрирующийся по тілах кочення, наприклад, 6034J

J2 – штампований сепаратор із сталевого листа, центрирующийся по тілах кочення. Нове конструктивне виконання однорядних конічних роликових підшипників, наприклад, 30206AJ2

Y – штампований сепаратор з листової латуні, центрирующийся по тілах кочення, наприклад, 6001Y

F – масивний сепаратор зі сталі, центрирующийся по тілах кочення, наприклад, 6418F

L – масивний сепаратор з легкого металу, центрирующийся по тілах кочення, наприклад, NG180L C3S0

M – масивний сепаратор латуні або бронзи, центрирующийся по тілах кочення, наприклад, NU330M

T – масивний сепаратор з текстоліту, центрирующийся по тілах кочення, наприклад, 6005T

TN – масивний сепаратор з поліаміду або аналогічної пластмаси, центрирующийся по тілах кочення, наприклад, 6207TN

TN – масивний сепаратор з поліаміду або аналогічної пластмаси з зміцненням скловолокнами, центрирующийся по тілах кочення, наприклад, 2305TNG

Виконання сепаратора (зазначені знаки завжди використовуються в ув'язці зі знаками матеріалу сепаратора).

А – сепаратор з центруванням по зовнішньому кільцю, наприклад, NU226MA

B – сепаратор з центруванням по внутрішньому кільцю, наприклад, B7204CATB P5

Р – масивний сепаратор з «віконцями», наприклад, NU1060MAP

H – відкритий сепаратор монолітний, наприклад, 629TNH

S – сепаратор з мастильними канавками, наприклад, NJ418MAS

R – сепаратор посріблений, наприклад, 6210MAR

V – підшипник без сепаратора з повним числом тіл кочення, наприклад, NU209V



Клас точності (12)

Р0 – нормальний клас точності (не позначається), наприклад, 6204

Р6 – підвищений клас (вище нормальної) точності, наприклад, 6322 P6

Р5 – підвищений (вище Р6) клас точності, наприклад, 6201 P5

Р5А – за окремими параметрами підвищений (вище Р5), клас точності, наприклад, 6006TB P5A

Р4 – підвищений (вище Р5) клас точності, наприклад, B7204CBTB P4

Р4А – за окремими параметрами підвищений (вище Р5) клас точності, наприклад, B7205CATB P4A

Р2 – підвищений (вище Р4) клас точності, наприклад, B7200CBTB P2

Р6Е – підвищений клас точності підшипників для обертових електричних установок, наприклад, 6204 P6E

Р6Х – підвищений клас точності однорядних конічних роликових підшипників, наприклад, 30210A P6X

SP – підвищений клас точності циліндричних роликових підшипників з конічним отвором, наприклад, NN3022K SPC2NA

UP – підвищений (вище SP) для циліндричних роликових підшипників з конічним отвором, наприклад, N1016K UPC1NA

Зазори (13)

С2 – зазор нижче нормального, наприклад, 608 C2

– нормальний зазор (не позначається), наприклад, 6204

С3 – зазор більше нормального, наприклад, 6310 C3

С4 – зазор більший, ніж С3, наприклад, NU320M C4

C5 – зазор більше, ніж С4, наприклад, 22330M C5

NA – радіальний зазор по підшипників з несменными кільцями (вказується завжди після знака групи радіального зазору), наприклад, NU215 P63NA

R... – радіальний зазор в нестандартному діапазоні (діапазон в мкм), наприклад, 6210 R10-20

А...– осьовий зазор в нестандартному діапазоні (діапазон в мкм), наприклад, 3210 A20-30



Рівень вібрацій (14)

С6 – знижений (нижче стандартного) рівень вібрацій (не позначається), наприклад, 6304 C6

С06 – знижений (нижче С6) рівень вібрацій, наприклад, 6205 C06

З 66 – знижений (нижче С06) рівень вібрацій, наприклад, 6205 C66

Конкретні значення для С06 і З 66 визначаються на підставі домовленістю замовника з постачальником.

Примітка. Підшипники класу точності Р5 і точніше мають рівень вібрацій (шуму) С6.

Підвищена безпека роботи (15)

С7, С8, С9 – підшипники з підвищеною безпекою роботи, призначені, передусім, для застосування в авіаційній промисловості, наприклад, 6008MB P68

З'єднання знаків (12-15)

Знаки класу точності, зазору в підшипнику, рівня вібрацій і підвищеної безпеки роботи з'єднуються при одночасному виключенні знака для другої і наступної спеціальної характеристики підшипників, наприклад,

P6 + C3 = P63, наприклад, 6211 P63

P6 + C8 = P68, наприклад, 16002 P68

C3 + C6 = C36, наприклад, 6303-2RS C36

P5 + C3 + C9 = P539, наприклад, 6205MA P539

P6 + C2NA + C6 = P626NA, наприклад, NU1038 P626NA

Комплект підшипників (16)

Позначення здвоєною пари, трійки чи четвірки підшипників складається із знаків, що відображають розташування підшипників, і знаків, що визначають внутрішній зазор, або преднатяг, комплекти підшипників.

Крім знаків, зазначених у таблиці, застосовується знак U, яким позначається можливість складання універсального комплекту з відповідних підшипників, приклад позначення - В7003СТА Р4UL.

Внутрішній зазор або натяг

Зазначені знаки завжди використовуються в поєднанні із знаками комплектації.

А – комплект підшипників з зазором, наприклад, 7305OA

Про – комплект підшипників без зазору, наприклад, 7305 P6XO

L – комплект підшипників з малим натягом, наприклад, B7205CATB P4UL

M – комплект підшипників з середнім натягом, наприклад, B7204CATB P5XM

S – комплект підшипників з великим натягом, наприклад, B7304AATB P4OS



Стабілізація для роботи при підвищеній температурі (17)

Обидві кільця мають стабілізовані розміри для роботи при підвищеній температурі.

S0 – для роботи при температурі до 150 °С

S1 до 200 °С

S2 до 250 °З

S3 до 300 °С

S4 до 350 °З

S5 до 400 °С

Приклад позначення - NG160LB C4S3

Момент тертя (18)

JU – знижений момент тертя, наприклад, 619/2 JU

JUА – підшипники з встановленим моментом тертя при розгоні, наприклад, 632 J.U.A.

JUВ – підшипники з встановленим моментом тертя при вибігу, наприклад, 623 JUB

Пластичне мастило (19)

Для підшипників з захисними шайбами або ущільненнями з обох сторін для позначення використаної пластичного мастила, що відрізняється від звичайної, використовуються додаткові знаки. Перші два знаки визначають робочі температури мастила, третій знак (літера) - назва або тип мастила в відповідності з інструкцією виробника, наступний знак (цифра) - обсяг пластичного мастила, якою заповнено простір підшипника.

TL – мастило для низьких температур від -60 °С до +100 °С,

приклад позначення - 6302-2RS TL

TM – мастило для середніх температур від -35 °С до +140 °С,

приклад позначення - 6204-2ZR TM

TH – мастило для високих температур від -30 °С до + 200 °С,

приклад позначення - 6202-2Z ТН

TW – мастило для низьких і високих температур від -40 °С до +150 °С,

приклад позначення - 6310-2Z C4TW

Примітка. Знак ТМ може не вказуватися на підшипниках і упаковці.
