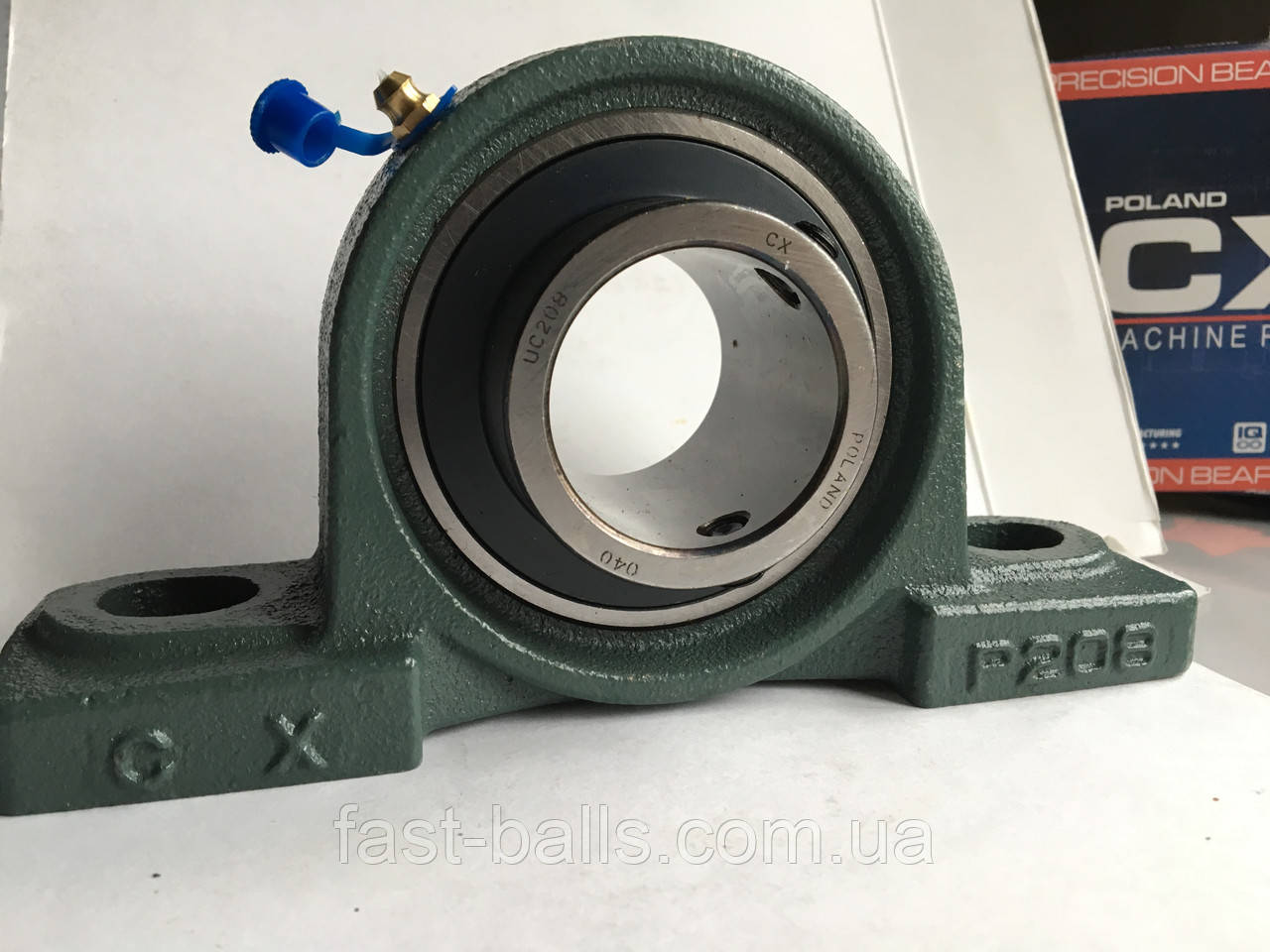

Корпусний підшипники CX UCP 208

Корпусний підшипники польського виробника CX модель UCP 208.

Розміри згідно схематическому зображення (фото №2)

Підшипниковий вузол UCP208 складається з кулькового радіального підшипника UC208 і корпусу у вигляді арки — P208. Як легко можна здогадатися, продаж вузла UCP 208 здійснюється як у вже зібраному вигляді, так і у вигляді складових частин, кожна з яких має індивідуальну упаковку. Окремі складові частини можуть входити до складу інших підшипникових вузлів (наприклад, корпус до складу вузла HCP208, а підшипник — UCC208). Вироби розмірної серії UCP2.. — найлегші (є також UCPX.. і UCP3.. для великих розмірів) і призначені для нормальних умов експлуатації. Вузли відрізняються безшумною роботою і можливістю сприймати як радіальні, так і, меншою мірою, осьові навантаження, також як і звичайні радіальні шарикопідшипники.

Корпусу зазвичай виготовляються з міцного чавуну, однак існують і інші різні модифікації, що застосовуються на обладнанні, що працює в специфічних умовах (наприклад, у хімічній промисловості) — з нержавіючої сталі, пластику, каучуку та інших. Сам корпусних підшипник має сферичне шліфоване зовнішнє кільце і встановлюється в гніздо корпуса досить легко (є самоцентрирующимся), при необхідності можлива швидка заміна яке виробило ресурс шарикопідшипника без демонтажу безпосередньо корпусу. На вал підшипниковий вузол UCP208 кріпиться стопорним гвинтом (в інших серій застосовуються закріпні втулки і ексцентрикові кільця), при монтажі зазвичай залишається невеликий зазор. Виріб широко використовується в самих різних галузях промисловості — на потокових лініях, конвеєрах та подібному устаткуванні.

В підшипнику використовується консистентне змащення, що подається у його порожнину через вертикальну маслянку, бажано при роботі підшипника, часто розташовується під невеликим кутом (45 градусів) відносно осі або прямо по центру (як на малюнку), що закривається за необхідності пластиковим ковпачком.

Розміри і параметри корпусу P208 і корпусного підшипника UC208

• Внутрішній діаметр підшипника — 40 мм;
• Зовнішній діаметр підшипника — 80 мм;
• Довжина внутрішнього кільця (ширина підшипника) (B) — 49,2 мм;
• Довжина корпусу (L) — 184 мм;
• Ширина корпусу (A) — 54 мм;
• Висота корпусу — (H₂) — 100 мм;
• Болт — M14;
• Динамічна навантаження — 27,65 кН;
• Статичне навантаження — 16,91 кН;
• Маса — 2 кг

Схема підшипникового вузла UCP208
