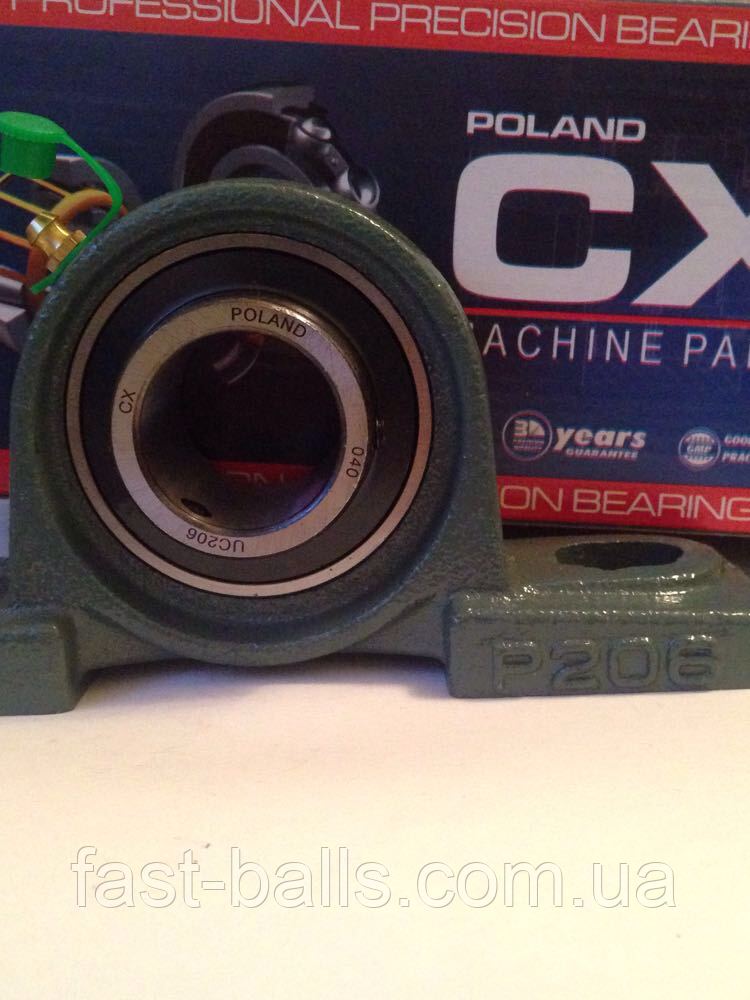

Корпусний підшипники CX UCP 206

Корпусний підшипники польського виробника CX модель UCP 206.

Розміри згідно схематическому зображення (фото №2)

Підшипниковий вузол UCP206 складається з кулькового радіального підшипника UC206 і корпусу у вигляді арки — P206. Як легко можна здогадатися, продаж вузла UCP 206 здійснюється як в укомплектованому вигляді, так і у вигляді складових частин, кожна з яких має індивідуальну упаковку. Окремі складові частини можуть входити до складу інших підшипникових вузлів (наприклад, корпус до складу вузла UKP206, а підшипник — UCF206).

В якості матеріалу корпусу, як правило, використовується сірий чавун, однак існують і інші різні модифікації, що застосовуються на обладнанні, що працює в специфічних умовах (наприклад, у хімічній промисловості) — з нержавіючої сталі, пластику, каучуку та інших. Сам корпусних підшипник має сферичне шліфоване зовнішнє кільце і встановлюється в гніздо корпуса досить легко (є самоцентрирующимся), при необхідності можлива швидка заміна яке виробило ресурс шарикопідшипника без демонтажу безпосередньо корпусу. На вал підшипниковий вузол UCP206 кріпиться стопорним гвинтом.

В підшипнику використовується пластична змазка, яка подається в його порожнину через вертикальну маслянку, часто розташовується під невеликим кутом (45 градусів) відносно осі або прямо по центру (як на малюнку), що закривається за необхідності пластиковим ковпачком.

Розміри і параметри корпусу P206 і корпусного підшипника UC206

• Внутрішній діаметр підшипника — 30 мм;
• Зовнішній діаметр підшипника — 62 мм;
• Довжина внутрішнього кільця (ширина підшипника) (B) — 38,1 мм;
• Довжина корпусу (L) — 165 мм;
• Ширина корпусу (A) — 48 мм;
• Висота корпусу — (H₂) — 83 мм;
• Болт — M14;
• Динамічна навантаження — 18,52 Кн;
• Статичне навантаження — 10,73 Кн;
• Маса — 1,3 кг

Схема підшипникового вузла UCP206
