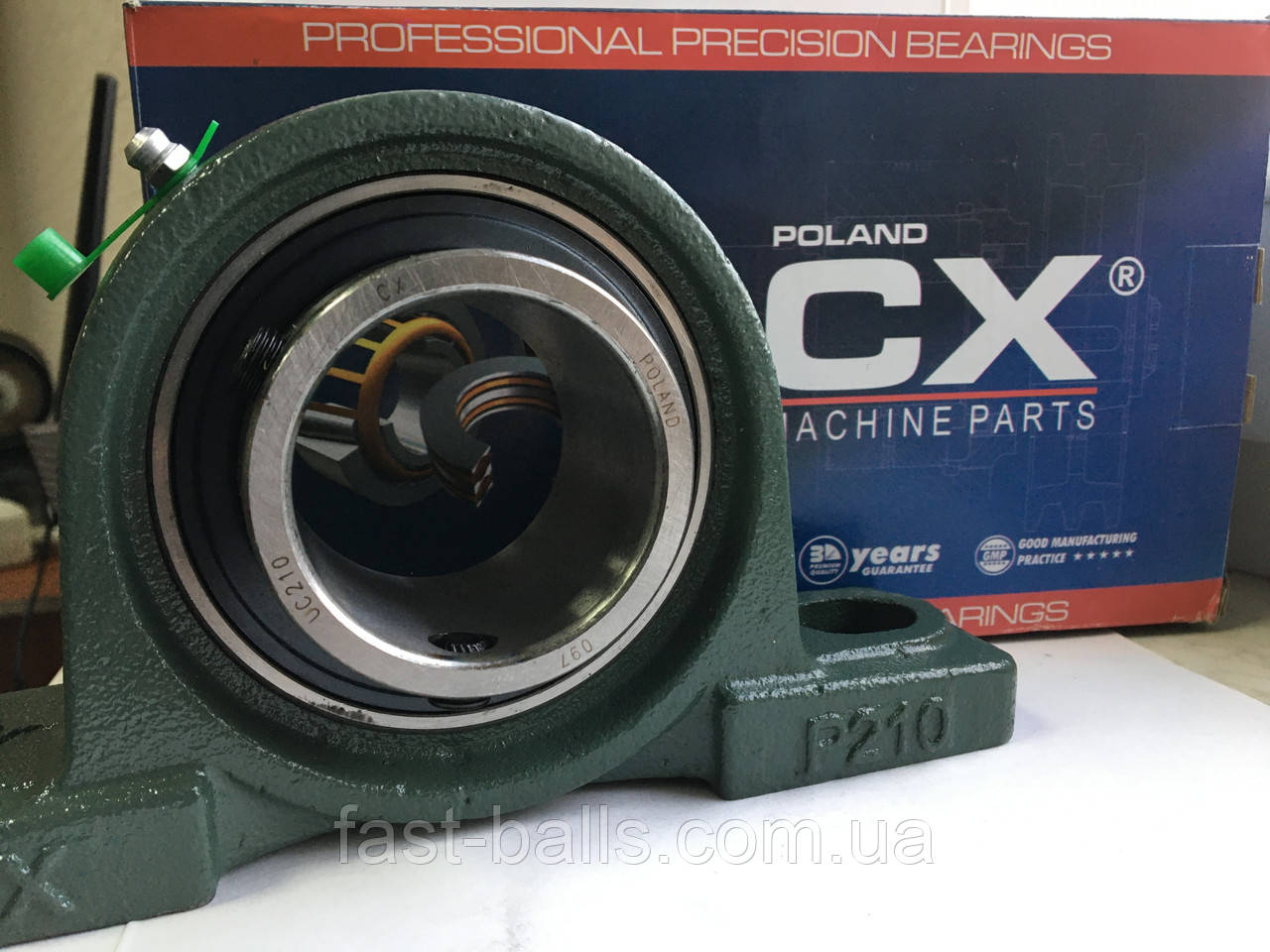

Корпусний підшипники польського виробника CX модель UCP 210
Діаметр валу, мм | Розміри, мм | Розмір болта, мм | Корпус № | Вага, кг | |||||||||
h | a | e | b | s1 | s2 | g | w | bi | n | ||||
50 | 57,2 | 206 | 159 | 60 | 20 | 25 | 22 | 114 | 51,6 | 19 | М16 | P 210 | 2,7 |
Розміри згідно схематическому зображення (фото №2)
Підшипниковий вузол UCP210 складається з кулькового радіального підшипника UC210 і корпусу P210, який за формою дещо схожий на арку. Ці окремі частини можуть входити до складу інших підшипникових вузлів (наприклад такий же підшипник в UCF210 і корпус в UKP210), продаж вузла UCP 210 здійснюється як в зібраному вигляді, так і у вигляді складових частин, кожна з яких — в окремій упаковці. Вироби розмірної серії UCP2.. — найлегші (є також UCPX.. і UCP3.., які мають такі ж посадочні розміри, але великі габарити) і призначені для нормальних умов експлуатації. Вузли відрізняються безшумною роботою і можливістю сприймати як радіальні, так і, меншою мірою, осьові навантаження, також як і звичайні радіальні шарикопідшипники.
Корпусу зазвичай виготовляються з міцного чавуну (саме такі поширені повсюдно), рідше-для специфічних умов експлуатації, з пластику, пресованого металу, нержавіючої сталі, каучуку, інших матеріалів. Сам корпусних підшипник має сферичне шліфоване зовнішнє кільце і легко встановлюється в гніздо корпуса (є самоцентрирующимся), при необхідності можлива швидка заміна яке виробило ресурс шарикопідшипника без демонтажу безпосередньо корпусу. На вал підшипниковий вузол UCP210 кріпиться стопорним гвинтом (в інших серій застосовуються закріпні втулки і ексцентрикові кільця), при монтажі зазвичай залишають невеликий зазор. Виріб широко використовується в самих різних галузях промисловості — на потокових лініях, конвеєрах та подібному устаткуванні, часто витрата їх на ремонт одного виробу становить відразу кілька десятків.
В підшипнику використовується консистентне змащення, що подається у його порожнину через вертикальну маслянку, бажано при роботі підшипника, часто розташовується під невеликим кутом (45 градусів) відносно осі або прямо по центру (як на малюнку), що закривається за необхідності пластиковим ковпачком.
Розміри і параметри корпусу P210 і корпусного підшипника UC210
Схема підшипникового вузла UCP210
В кошику сайту або за телефоном
Менеджер зв'яжеться для уточнення інформації по замовленню.
Надаємо вибір способу оплати на будь-який смак
Доставимо товар через партнерів-перевізників або оформимо заявку на самовивіз в одній з наших "точок самовивозу"
Основні | |
---|---|
Вага | 2.7 кг |
Виробник | CX |
Країна виробник | Польща |
Тип підшипника | Кочення |
Форма тіла кочення | Кулька |
Додаткові характеристики | |
Наявність корпусу | Так |
Габаритні розміри | |
Внутрішній діаметр. | 50 мм |
